EP-30 PCB-Platzierungseinrichtung
Platzieren. Fixieren. Kontaktieren. Automatisch.
Integrieren Sie Elektronik direkt in den Stickprozess.

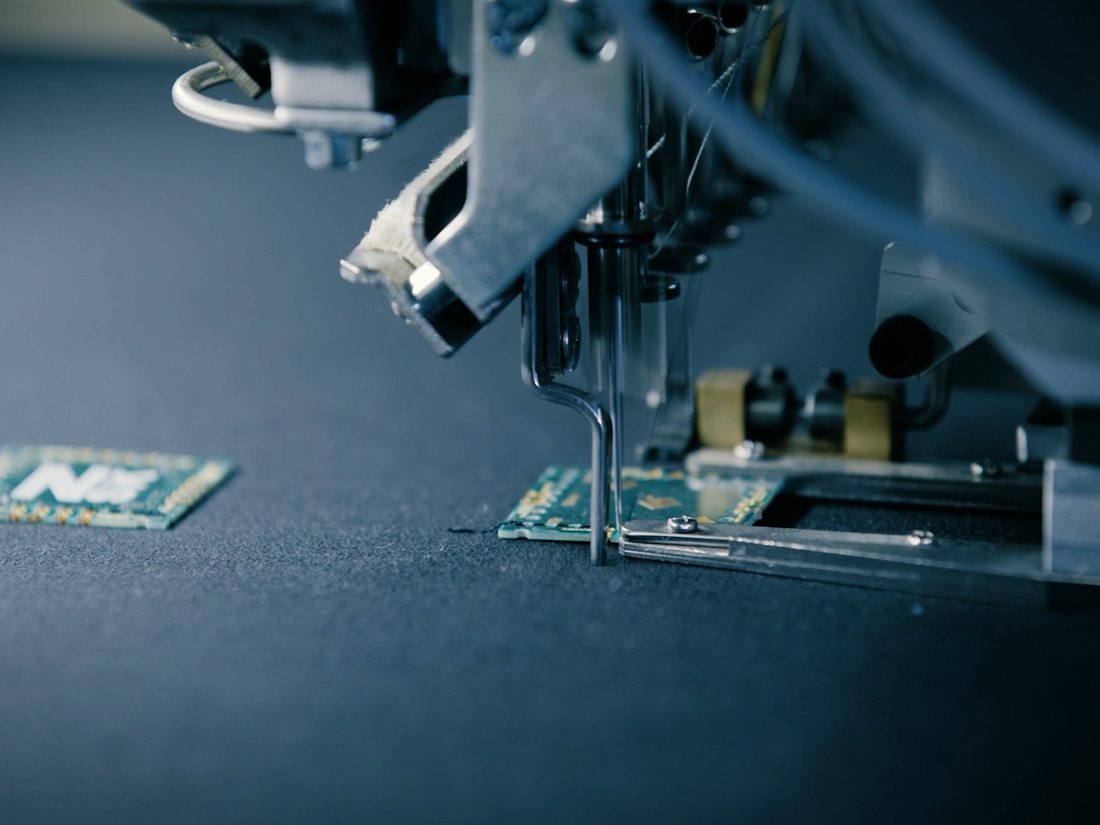

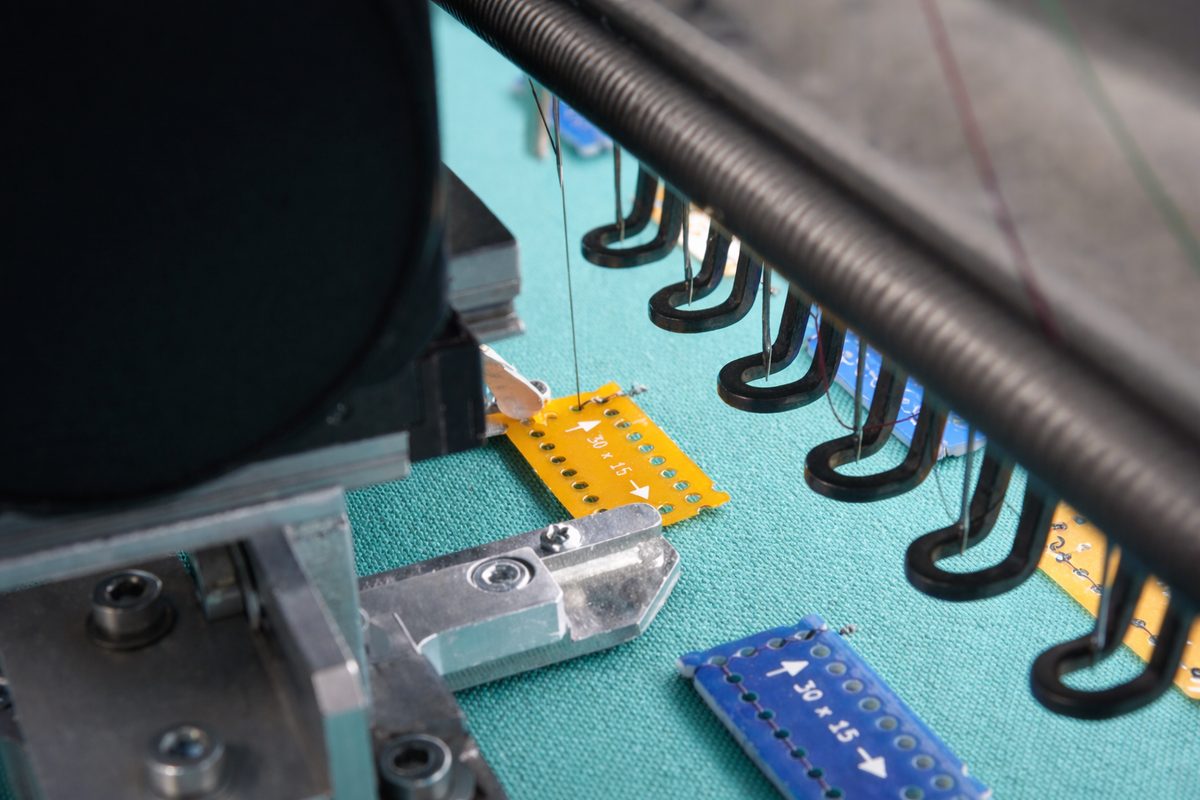

Die ZSK EP-30 platziert starre und flexible PCBs automatisch auf textilen Trägermaterialien, fixiert sie mechanisch und stellt die elektrischen Verbindungen her.
Anstatt elektronische Komponenten nach dem textilen Prozess manuell hinzuzufügen, wird die PCB-Integration Teil des Stickprozesses selbst — wiederholbar, programmierbar und über das gesamte Stickfeld skalierbar.
Von experimentellen Smart-Textile-Prototypen über Pilotproduktionen und Kleinserien bis zur Serienproduktion schafft die EP-30 einen direkten Weg von der Idee zu einem reproduzierbaren Prozess.
Die EP-30 im Einsatz
Sehen Sie, wie die EP-30 elektronische Komponenten automatisch zuführt, positioniert, fixiert und direkt im Stickprozess kontaktiert.
Die Integration von Elektronik ist häufig noch Handarbeit
Ein elektronisches Textil zu entwickeln, ist die eine Herausforderung. Dasselbe Textil erneut herzustellen — mit den elektronischen Komponenten an derselben Position und auf dieselbe Weise verbunden — ist eine andere.
Bei einzelnen Prototypen kann die manuelle PCB-Platzierung gut funktionieren. Mit zunehmender Anzahl der Muster entstehen jedoch zusätzliche Arbeitsschritte. Das Ergebnis hängt von der Genauigkeit der Bedienperson ab, und die Übertragung in einen reproduzierbaren Produktionsprozess wird immer schwieriger.
Die EP-30 wurde entwickelt, um genau diesen Schritt zu automatisieren.
| Aspekt | Manuelle Platzierung | EP-30-Prozess |
|---|---|---|
| Komponentenzuführung | Jede PCB wird einzeln gehandhabt | Automatische Zuführung aus einer austauschbaren Kassette |
| Positionierung | Manuelle Ausrichtung; die Genauigkeit hängt von der Bedienperson ab | Encodergesteuerte, digital definierte Position |
| Fixierung & Kontaktierung | Separater Montageschritt nach dem Sticken | Innerhalb des Stickvorgangs, mit leitfähigem Garn |
| Umrüstung | Mechanische Neueinstellung für jedes PCB-Format | Digitale Einrichtung in Schritten von 0,1 mm; Einstellungen können gespeichert werden |
| Skalierung | Der Aufwand steigt mit jedem weiteren Muster | Derselbe Prozess vom Prototyp bis zur Serienproduktion |
Ein integrierter Prozess statt getrennter Montageschritte
Mit der EP-30 wird die PCB-Platzierung Teil der Sticksequenz.
Die PCBs werden aus einer austauschbaren Kassette zugeführt, automatisch aufgenommen und auf dem Textil positioniert. Anschließend fixiert die Stickmaschine die PCB mechanisch und stellt mit leitfähigem Garn die elektrischen Verbindungen her.
Weniger manuelles Handling der Komponenten
Die automatische Zuführung und Platzierung ersetzen das wiederholte manuelle Positionieren einzelner PCB-Träger.
Reproduzierbare Positionierung
Die encodergesteuerte Positionierung ermöglicht einen digital gesteuerten Prozess, der nicht von der manuellen Ausrichtung abhängt.
Integrierte elektrische Verbindung
Platzierung, mechanische Fixierung und elektrische Kontaktierung erfolgen innerhalb des Stickprozesses.
Ein Prozess für unterschiedliche Produktionsmengen
Das gleiche grundlegende Fertigungsverfahren reicht vom einzelnen Prototyp über Validierung und Pilotprojekte bis hin zu Kleinserien und Serienproduktion.
Digitale Einrichtung statt mechanischem Ausprobieren
Der wichtigste Fortschritt gegenüber der vorherigen Generation: Nahezu jede Bewegung der Einrichtung wird nun digital in Schritten von 0,1 mm eingestellt — und jede Einstellung kann gespeichert werden.

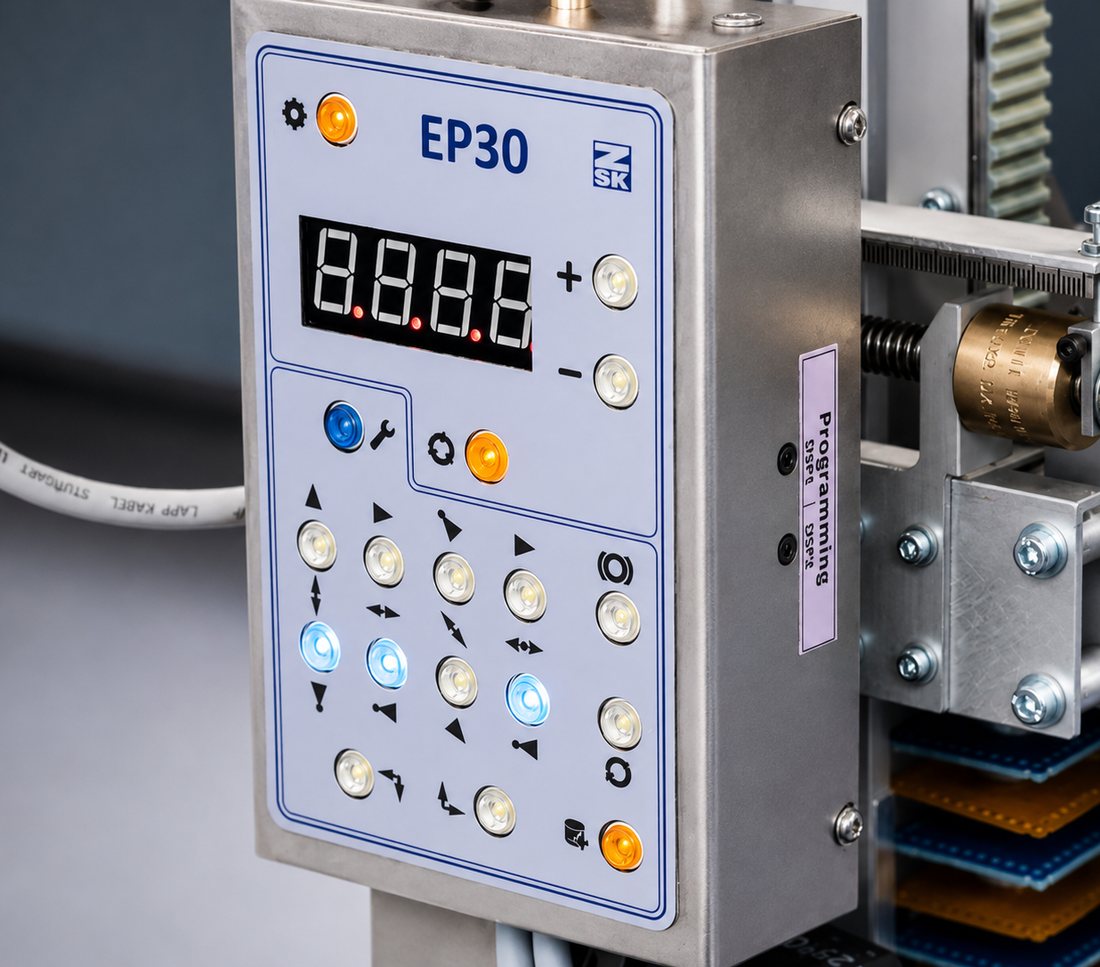

Anstatt bei jedem neuen PCB-Format Schrauben zu lösen und mechanische Anschläge neu einzustellen, gibt die Bedienperson die Werte über das Bedienfeld der EP-30 ein. Magazinhöhe, Schieberweg sowie die Auf-/Ab- und Vor-/Zurück-Positionen des PCB-Schlittens werden numerisch festgelegt, im Display bestätigt und in der Einrichtung gespeichert.
Sobald ein PCB-Format zuverlässig läuft, werden seine Einstellungen wieder aufgerufen, anstatt sie bei jedem Formatwechsel manuell neu festzulegen. Derselbe Wert führt an jeder Maschine und in jeder Schicht zum selben Ergebnis.
Vom Forschungsprototyp zum reproduzierbaren Prozess
Dasselbe Muster immer wieder herstellen
In der Forschung reicht es häufig nicht aus, einen einzigen funktionsfähigen Demonstrator herzustellen. Neue Materialien, Geometrien, Sensorkonfigurationen und elektronische Architekturen müssen wiederholt gefertigt werden, um Entwürfe zu testen, zu vergleichen und zu validieren.
Die EP-30 bietet eine programmierbare Methode zur Integration von PCBs in diese Muster und reduziert von einem Versuch zum nächsten die Abhängigkeit von der manuellen PCB-Positionierung.
Besonders relevant für die Forschung in folgenden Bereichen:
Die Lücke zwischen Prototyp und Produktion schließen
Ein von Hand montierter Prototyp kann beweisen, dass eine Idee funktioniert. Er belegt jedoch nicht automatisch, dass sich das Produkt reproduzierbar herstellen lässt.
Indem die EP-30 die PCB-Platzierung in einen industriellen Stickprozess integriert, hilft sie, diese Lücke zu schließen. Die automatische Komponentenzuführung und kontrollierte Positionierung verringern die Abhängigkeit von der manuellen PCB-Integration, wenn Projekte auf größere Mustermengen, Pilotproduktionen, Kleinserien und Serienproduktion ausgeweitet werden.
So entsteht ein direkterer Weg von der Produktentwicklung zu einem skalierbaren textilen Fertigungsprozess.
Eine Einrichtung. Viele Möglichkeiten.
Derselbe programmierbare Prozess unterstützt sehr unterschiedliche Produkte — von beheizbarer Arbeitskleidung über Sportbekleidung mit integrierten Sensoren bis hin zu experimentellen Forschungsplattformen.
Beheizbare Textilien
Integrieren Sie die für intelligente Heizsysteme erforderliche Elektronik automatisch in Arbeitskleidung, Schutzkleidung oder andere textile Strukturen.
Sportbekleidung mit integrierten Sensoren
Positionieren Sie Sensorelektronik direkt dort, wo Messungen erforderlich sind, und integrieren Sie zugleich die Verbindungen in das Textil.
Medizinische & gesundheitsbezogene Wearables
Erforschen Sie reproduzierbare Methoden zur Integration von Überwachungs- und Sensorelektronik in tragbare textile Strukturen.
Forschung & experimentelle Smart Textiles
Entwickeln Sie neue Architekturen, die textile Sensoren, leitfähige Strukturen und starre oder flexible Elektronik auf einer programmierbaren Fertigungsplattform verbinden.
So funktioniert die EP-30
Fünf Schritte, die innerhalb des Stickvorgangs ausgeführt werden.

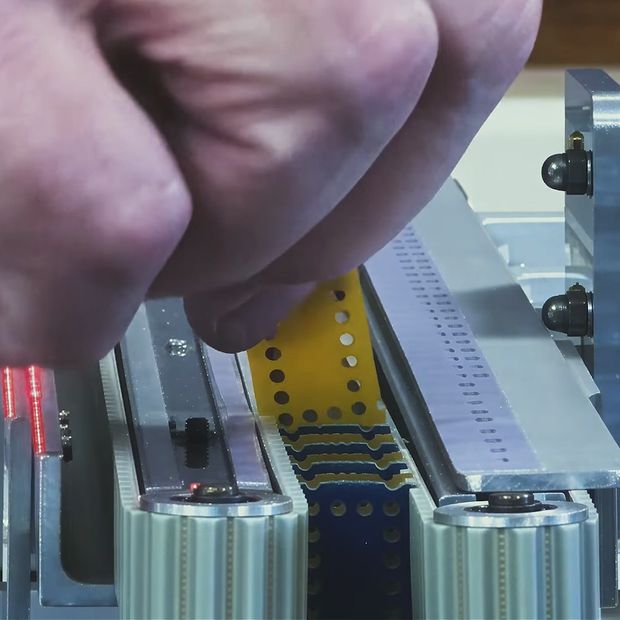

Bestücken
Starre oder flexible PCB-Träger werden in ein austauschbares Magazin eingelegt.

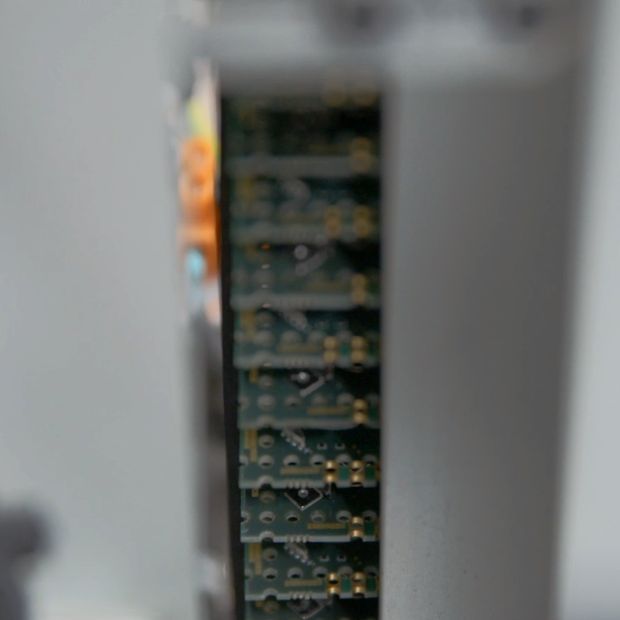

Zuführen
Die PCB-Träger werden dem Platzierungsmechanismus automatisch zugeführt.

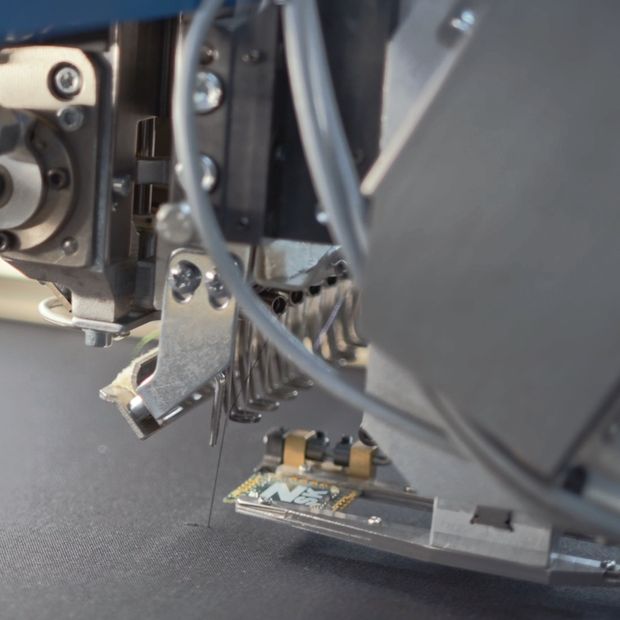

Positionieren
Die EP-30 nimmt die PCB auf und positioniert sie an der programmierten Stelle im Stickfeld.

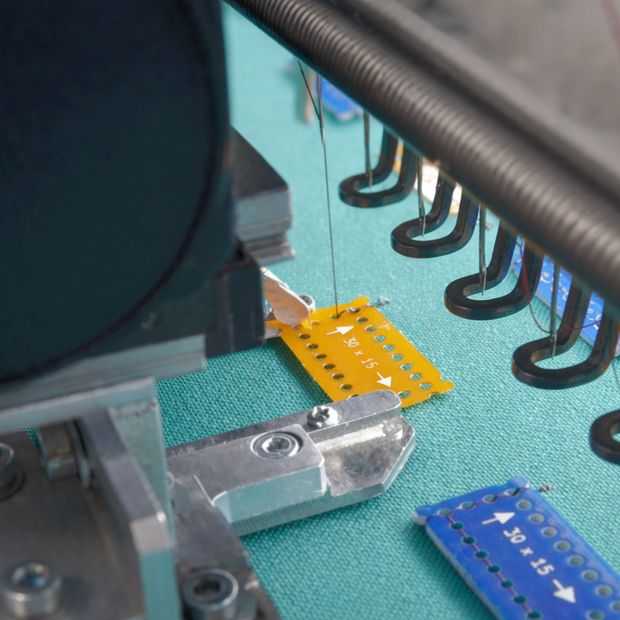

Fixieren
Der Stickprozess befestigt die PCB mechanisch auf dem Textil.

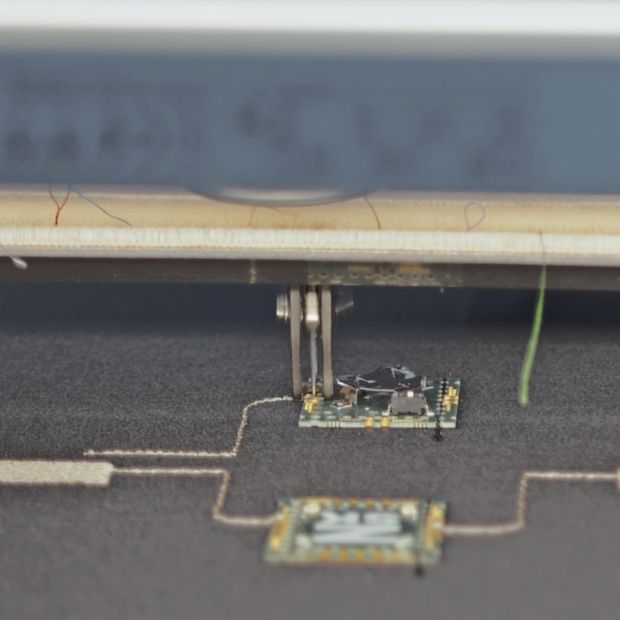

Kontaktieren
Leitfähige Garne stellen die elektrische Verbindung zwischen der PCB und dem textilen Schaltkreis her.
Für starre und flexible PCBs entwickelt
Die EP-30 unterstützt PCB-Träger innerhalb des folgenden Bereichs:
| Abmessungen des PCB-Trägers | 12 × 12 mm bis 36 × 48 mm |
|---|---|
| Dicke starrer PCB-Träger | 0,8–1,6 mm |
| Maximale Gesamthöhe einschl. Komponenten | Bis zu 9 mm |
| Platzierungsbereich | Gesamtes Stickfeld |
| Komponentenzuführung | Austauschbare Kassette / automatische Zuführung |
| Einrichtung | Digital, in Schritten von 0,1 mm — Einstellungen können gespeichert werden |
| Maschinenintegration | Direkte Montage am ZSK F-Kopf |
Technische Änderungen vorbehalten. Die endgültige Spezifikation hängt von der Maschinenkonfiguration ab.
Arbeiten Sie bereits mit einer ZSK Maschine?

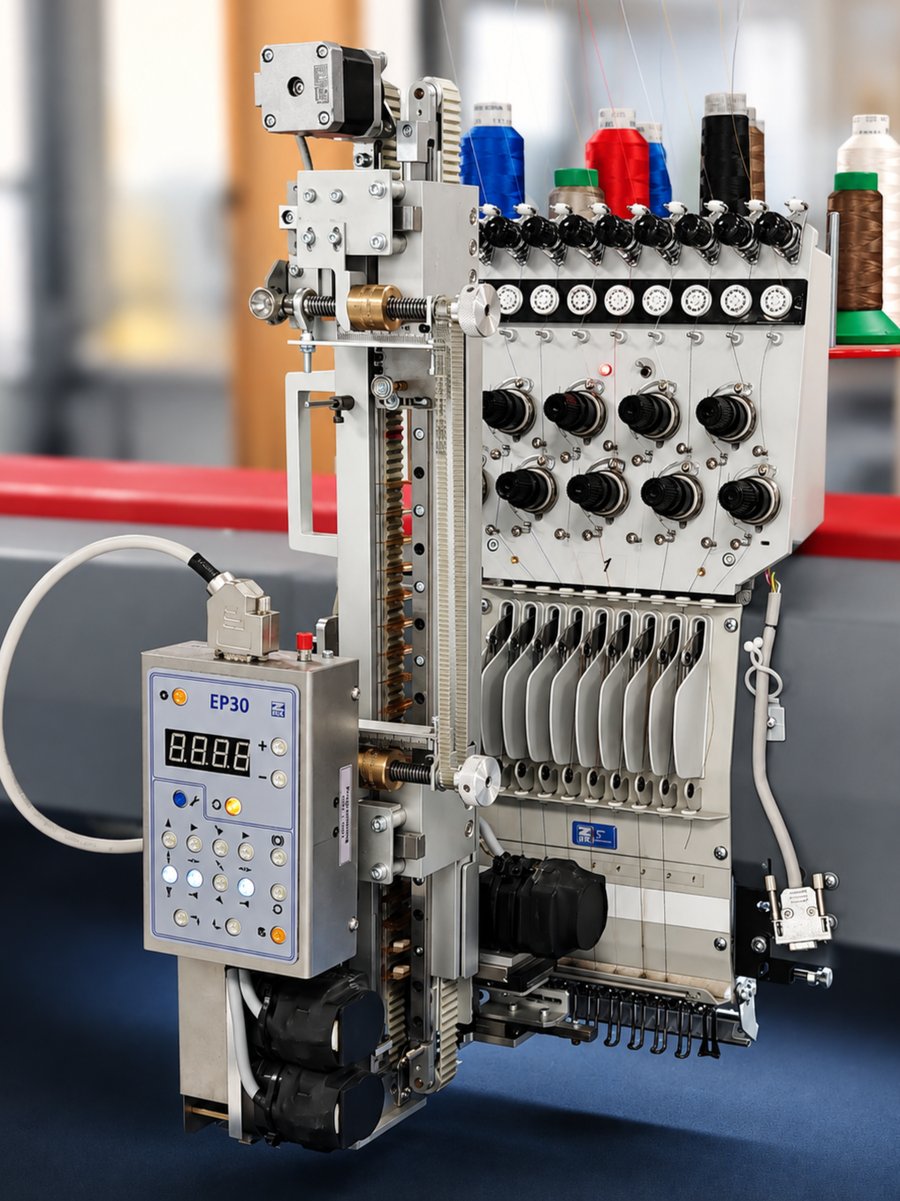

Die EP-30 ist eine Zusatzeinrichtung für kompatible ZSK Stickmaschinen mit F-Kopf.
Die Kompatibilität hängt von der Maschinenkonfiguration und der Generation der Steuerelektronik ab. Wenn Sie bereits eine ZSK Maschine einsetzen, prüfen wir gern, ob Ihr vorhandenes System für die EP-30 geeignet ist oder welche Möglichkeiten zur Verfügung stehen.
Kompatibilität meiner Maschine prüfen
Nennen Sie uns Ihre Maschine — wir prüfen die Kompatibilität und teilen Ihnen das Ergebnis mit.
Vielen Dank.
Wir prüfen die Kompatibilität und melden uns in Kürze bei Ihnen.
Planen Sie ein Electronics-in-Textile-Projekt?
Jede Anwendung ist anders.
Ob Sie eine neue Forschungsplattform entwickeln, Sensoren in ein Wearable integrieren oder einen manuell montierten Prototyp in einen reproduzierbaren Fertigungsprozess überführen möchten — wir besprechen Ihre Anwendung gern mit Ihnen.
Anwendungen rund um die EP-30 werden von 3E Smart Solutions betreut — dem hauseigenen Ingenieurbüro von ZSK Stickmaschinen für E-Textiles und Smart Textiles.
3E ist auf Smart-Textile-Anwendungen spezialisiert. Das Team unterstützt die Produktentwicklung, baut und testet Prototypen und bietet Schulungen und Workshops für Teams an, die selbst mit der Technologie arbeiten möchten.
Beschreiben Sie uns kurz, was Sie entwickeln, welche PCBs oder elektronischen Komponenten Sie integrieren möchten und ob Sie mit einer vorhandenen ZSK Maschine arbeiten.
