Tailored Fibre Placement (TFP) für die Drohnenfertigung

Hochleistungs-Karbonstrukturen mit ZSK Sticktechnologie

Leicht. Stark. Intelligent. Automatisiert.



Mit der Tailored Fibre Placement (TFP)-Technologie von ZSK STICKMASCHINEN fertigen Drohnenhersteller Karbonfaserbauteile der nächsten Generation – leichter, stabiler und intelligenter als konventionelle Verbundwerkstoffe.



Durch präzise, stickbasierte Faserablage ermöglichen ZSK Stickmaschinen die automatisierte Herstellung lastpfadoptimierter Strukturen für UAV- und Drohnenanwendungen – von Armen und Frames bis hin zu integrierten Sensor- und Heizsystemen.



Mit der Tailored Fibre Placement (TFP)-Technologie von ZSK STICKMASCHINEN fertigen Drohnenhersteller Karbonfaserbauteile der nächsten Generation
Mit der Tailored Fibre Placement (TFP)-Technologie von ZSK STICKMASCHINEN fertigen Drohnenhersteller Karbonfaserbauteile der nächsten Generation



Warum TFP ideal für Drohnenstrukturen ist

Moderne Drohnen müssen bei minimalem Gewicht maximale Leistung erbringen. TFP erfüllt diese Anforderungen perfekt.



Zentrale Herausforderungen im Drohnendesign

  • Strenge Gewichtsvorgaben
  • Hohe Vibrations- und Ermüdungsbelastungen
  • Komplexe Spannungsverteilungen
  • Begrenzter Bauraum
  • Steigender Bedarf an integrierter Elektronik



Wie ZSK TFP diese Herausforderungen löst

  • Fasern folgen realen Lastpfaden für variabelaxiale Composites
  • Material nur dort, wo es benötigt wird
  • Lokale Verstärkungszonen
  • Integration funktionaler Elemente
  • Vollautomatisierte, reproduzierbare Fertigung



Ergebnis: Bis zu 25 % Gewichtsreduktion bei gleicher oder höherer Steifigkeit.





Typische Drohnenbauteile aus TFP

Drohnenarme & Ausleger

  • Optimierte Biege- und Torsionsfestigkeit
  • Reduzierte Schwingungsübertragung
  • Höhere Nutzlast
  • Längere Flugzeiten



Motor- & Propellerschnittstellen

  • Kreisförmige Faserlayouts um Schraubpunkte
  • Lokale Ermüdungsverstärkung
  • Dauerfestigkeit bei hohen Drehzahlen

Zentralrahmen & Chassis

  • Strukturelle Ausschnitte ohne Festigkeitsverlust
  • Optimierter Kraftfluss zwischen Armen
  • Integrierte Kabelführung
  • Hybrid-Designs aus Carbon/Glas/Aramid



Strukturelle Gehäuse

  • Batteriegehäuse
  • Payload-Träger und Kamerahalterungen
  • Sensorgehäuse



Vorteil: Weniger Einzelteile bei höherer mechanischer Effizienz.





Integrierte funktionale Leiterstrukturen: Heizung, Sensorik & Datenleitungen

Intelligente Drohnenkomponenten mit integrierter Überwachung und Umweltkontrolle.

Ein einzigartiger Vorteil der ZSK-TFP-Technologie ist die direkte Integration funktionaler Leiterelemente in die Verbundstruktur während der Fertigung.



Integriert werden können:

  • Heizdrähte (Enteisung, Temperaturregelung)
  • Sensorkabel (Dehnung, Temperatur, Vibration)
  • Daten- und Signalleitungen
  • Stromleiter



Ihre Vorteile

  • ✔ Keine separaten Kabelbäume
  • ✔ Reduzierter Montageaufwand
  • ✔ Geringeres Ausfallrisiko
  • ✔ Höhere Zuverlässigkeit
  • ✔ „Smart Structures“ mit Embedded Intelligence



ZSK-TFP-Technologie integriert funktionaler Leiterelemente in die Verbundstruktur während der Fertigung
ZSK-TFP-Technologie integriert funktionaler Leiterelemente in die Verbundstruktur während der Fertigung





Von der Faser-Preform zum fertigen Composite-Bauteil

ZSK-TFP-Systeme produzieren hochpräzise Trockenfaser-Preforms, die mit gängigen Harzverfahren weiterverarbeitet werden.

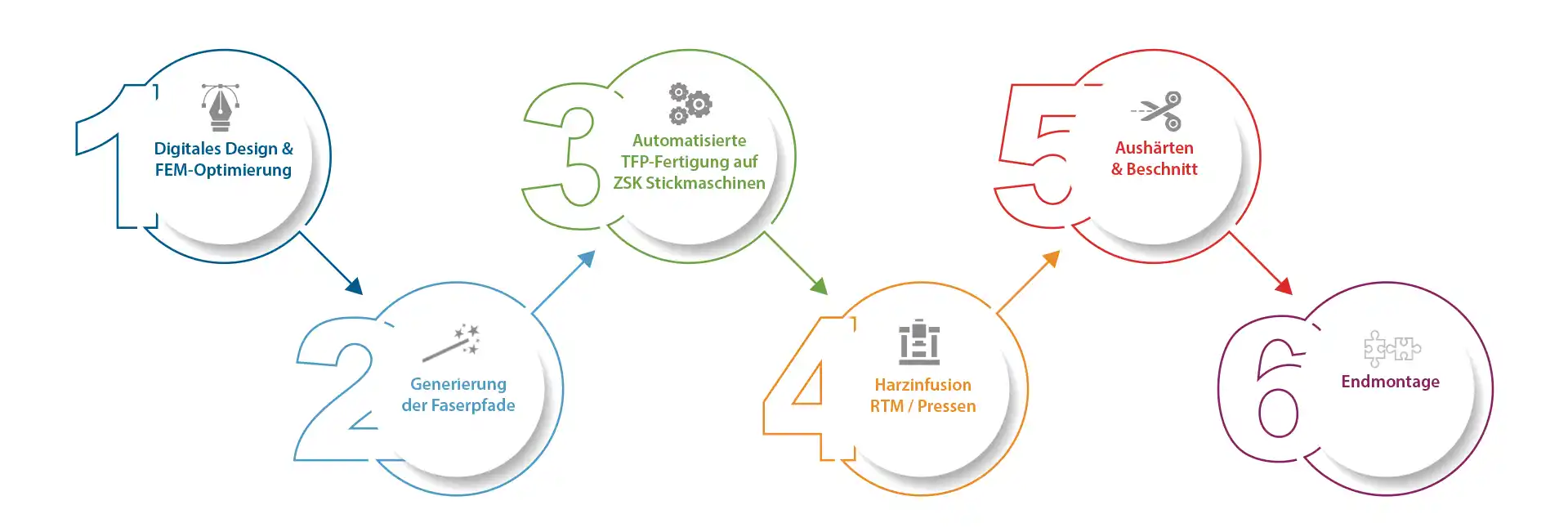

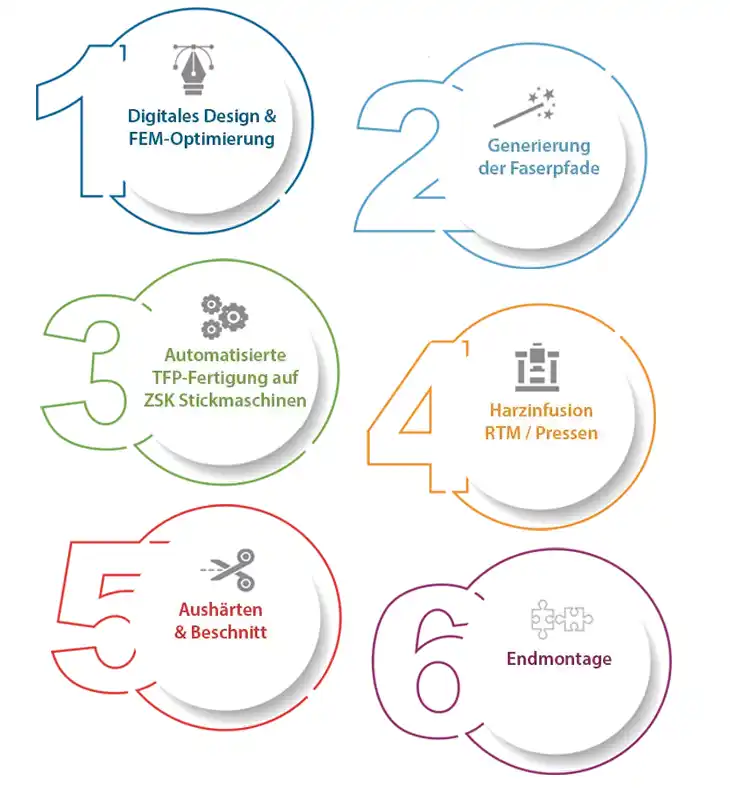

Typische Prozesskette

Komplettlösungen für die Serienfertigung

Für Kunden, die vollständig fertige Composite-Bauteile benötigen, bieten unsere Partner wie Unwind3D Produktentwicklung, Werkzeuge, Formbau und Konsolidierungslösungen.



So entsteht ein durchgängiger industrieller Workflow – von der Faserablage bis zum einbaufertigen Drohnenteil.

UNWIND3D ist ein spezialisiertes Technologieunternehmen im Bereich Faserverbundtechnik

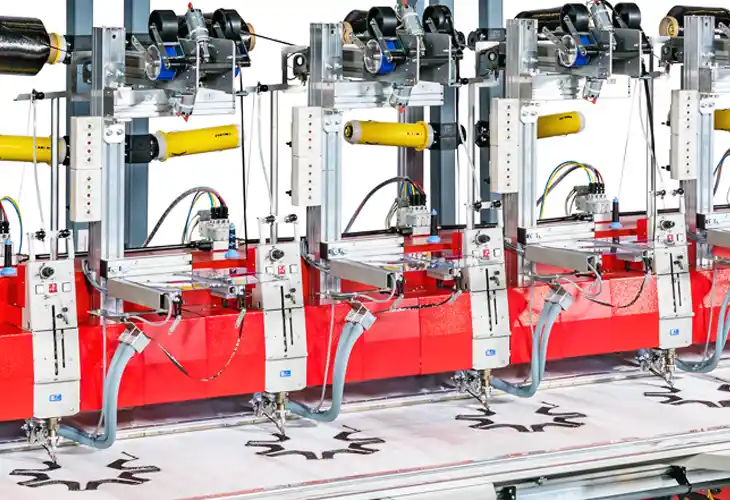

Technische Sticksysteme für die Serienfertigung

CMCW 0200 - ZSK Technisches Sticksystem mit einer Stickfläche von 2.900 mm x 2.100 mm



CMCW 0200

Technische Sticksystem der ZSK mit einer riesigen Stickfläche von 2.900 mm x 2.100 mm oder 2 Produktionsflächen mit je 2.100 mm x 2.100 mm

CMCW 0600 - ZSK Technisches Sticksystem mit 6 Produktionsflächen zu je 600 mm x 600 mm



CMCW 0600

ZSK Technisches Sticksystem mit 6 Produktionsflächen zu je 600 mm x 600 mm und optionaler aktiver Faserzufuhr.

CZCW 0800 - ZSK Technisches Sticksystem mit 8 Produktionsflächen von je 900 mm x 1.400 mm oder 4 Produktionsflächen von je 1.800 mm x 1.400 mm



CZCW 0800

ZSK Technisches Sticksystem mit 8 Produktionsflächen von je 900 mm x 1.400 mm oder 4 Produktionsflächen von je 1.800 mm x 1.400 mm

ZSK Sticklösungen mit TFP - Drohnenfertigung mit Tailored Fiber Placement (TFP)
ZSK Sticklösungen mit TFP - Drohnenfertigung mit Tailored Fiber Placement (TFP)
ZSK Sticklösungen mit TFP - Drohnenfertigung mit Tailored Fiber Placement (TFP)
ZSK Sticklösungen mit TFP - Drohnenfertigung mit Tailored Fiber Placement (TFP)
ZSK Sticklösungen mit TFP - Drohnenfertigung mit Tailored Fiber Placement (TFP)
ZSK Sticklösungen mit TFP - Drohnenfertigung mit Tailored Fiber Placement (TFP)

Vorteile der ZSK-TFP-Technologie für UAV- und Drohenfertigung

1️⃣ Lastpfadoptimierte Strukturen

Fasern entlang der Hauptspannungen • Maximales Steifigkeits-Gewichts-Verhältnis • FEM-basierter Engineering-Ansatz



2️⃣ Material- & Kosteneffizienz

Reduzierter Carbonfaserverbrauch • Minimaler Verschnitt • Niedrigere Materialkosten



3️⃣ Automatisierung & Skalierbarkeit

Hohe Wiederholgenauigkeit • Digitaler Produktionsworkflow • Ideal für mittlere Serien • Industriegerechte Automatisierung

4️⃣ Designfreiheit

Variable Wandstärken • Lokale Verstärkungen • Komplexe Geometrien • Integrierte Funktionen



5️⃣ Bewährte deutsche Ingenieurskunst

Industrietaugliche Maschinen • Langfristige Zuverlässigkeit • Weltweites Servicenetz • Kontinuierliche Innovation





Warum TFP besonders wertvoll für Drohnenfertigung ist

In der folgenden Tabelle gegenübergestellt die Produktionsverfahren und deren Beschränkungen.



Technologie

Einschränkungen

Prepreg-Laminate

Gleichmäßige Dicke, Materialverlust

CNC-Carbonplatten

Hoher Verschnitt, geringe Optimierung

Pultrusion

Keine lokale Verstärkung

AFP / ATL

Hohe Investitionen, geringe Flexibilität





Der wirtschaftliche Nutzen: Leistung, die sich rechnet

TFP-Komponenten steigern die Betriebseffizienz

❕  Weniger Gewicht → längere Flugzeit

❕  Höhere Steifigkeit → bessere Flugstabilität

❕  Weniger Vibration → längere Motorlebensdauer

❕  Integrierte Elektronik → einfachere Montage

Das Ergebnis

✅ Höhere Nutzlast

✅ Geringere Wartungskosten

✅ Längere Lebensdauer

✅ Verbesserter ROI





ZSK – Ihr Partner für moderne Drohnenfertigung

ZSK STICKMASCHINEN zählt zu den weltweit führenden Herstellern industrieller Stick- und TFP-Systeme.

Mit jahrzehntelanger Erfahrung in technischer Stickerei und Composite-Verstärkung unterstützt ZSK Drohnenhersteller mit:



Einem ganzheitlichem Prozessangebot

  • ✔ Maschinentechnologie
  • ✔ Anwendungstechnik
  • ✔ Prozessentwicklung
  • ✔ Schulung & Support
  • ✔ Globales Service-Netzwerk

Langjährige und fundamentale Kompetenz in TFP

  • ✔ Hohe Struktureffizienz
  • ✔ Flexibles Design
  • ✔ Geringe Werkzeugkosten
  • ✔ Schnellere Entwicklungszyklen
  • ✔ Wettbewerbsvorteil

ZSK Technische Sticksysteme und das additives Fertigungsverfahren TFP - Tailored Fiber Placemnt sind ideal für die Herstellung von:

  • Industriedrohnen | Inspektions-UAVs | Langstreckenplattformen | Militärische UAVs | VTOL-Systeme | High-Performance-Racing-Drohnen



Von der Prototypenentwicklung bis zur Serienfertigung – ZSK ermöglicht Ihren Weg zu Hochleistungs-UAV-Strukturen.

Starten Sie Ihr TFP-Drohnenprojekt mit ZSK

Möchten Sie:

  • Leichte Drohnenarme entwickeln?
  • Sensoren in Carbonstrukturen integrieren?
  • Gewicht und Materialkosten senken?
  • Ihre Composite-Fertigung automatisieren?



Unsere Experten begleiten Sie von der Idee bis zur Produktion.

Kontaktieren Sie ZSK und besprechen Sie Ihr Projekt zu Drohnen / UAV.


weiter

Ja, ich habe die Datenschutzerklärung zur Kenntnis genommen und bin damit einverstanden, dass die von mir angegebenen Daten elektronisch erhoben und gespeichert werden. Meine Daten werden dabei nur streng zweckgebunden zur Bearbeitung und Beantwortung meiner Anfrage benutzt.


Tailored Fibre Placement (TFP) – Technologieüberblick

Tailored Fibre Placement (TFP) ist ein fortschrittliches Fertigungsverfahren für Faserverbundstrukturen, bei dem Carbonfasern mithilfe industrieller Stickmaschinen präzise entlang von Lastpfaden abgelegt werden.

Dieses stickbasierte Verfahren ermöglicht die Herstellung leichter, hochleistungsfähiger Composite-Strukturen mit variabel ausgerichteten Faserwinkeln.

Im Vergleich zu konventionellen Laminatverfahren bietet TFP eine höhere strukturelle Effizienz, einen geringeren Materialverbrauch und größere Designfreiheit.

Die Technologie wird unter anderem in der Luft- und Raumfahrt, der UAV-Fertigung sowie im modernen Leichtbau eingesetzt.
